二、創意園區

　　處在垃圾回填場上，回填土2米，回填垃圾4-5米，垃圾下淤泥2米左右，共計8-9米，藍圖中的問題大致如下：

創意花園區工程地質剖面圖

　　1）在施工圖設計階段，組織方誤以為創意園區沒有垃圾場，是正常的空地，所以施工圖設計單位都沒有按照地勘報告進行結構設計，只是說明對地基承載力的要求為不小于180KN/m2，但是現場條件為40-60KN/m2，根本達不到要求；

　　2）創意園的施工圖設計大多數為外包，可能由于時間緊迫、出圖標準不一，除混凝土結構有基本常規配筋外，其它如鋼結構、擋土墻、小構筑物均缺少構造做法，使招標工作無法開展。還有就是方案設計師與施工圖設計師之間缺乏溝通，圖紙不全，缺乏細節構造大樣。

　　3）藍圖與現場地形不符，導致重新出圖，如“水的頌歌”。

　　1.鄉園

　　A）屋頂鋼板的安裝。鋼屋架結構共柱、共梁相互結合，若按傳統做法，在加工廠將屋架、屋頂一并制成，那么現場吊裝稍微出現偏差，就不能做到“無縫對接”。因此，只能先安裝柱子、梁，做好屋架，然后根據現場測量的尺寸，按設計圖紙重新放樣制作屋面板。

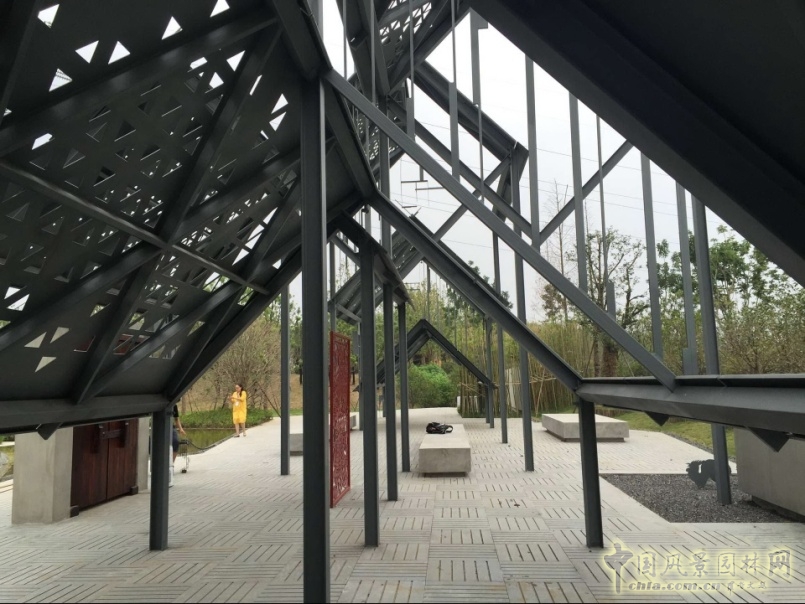

鄉園屋架實景照片

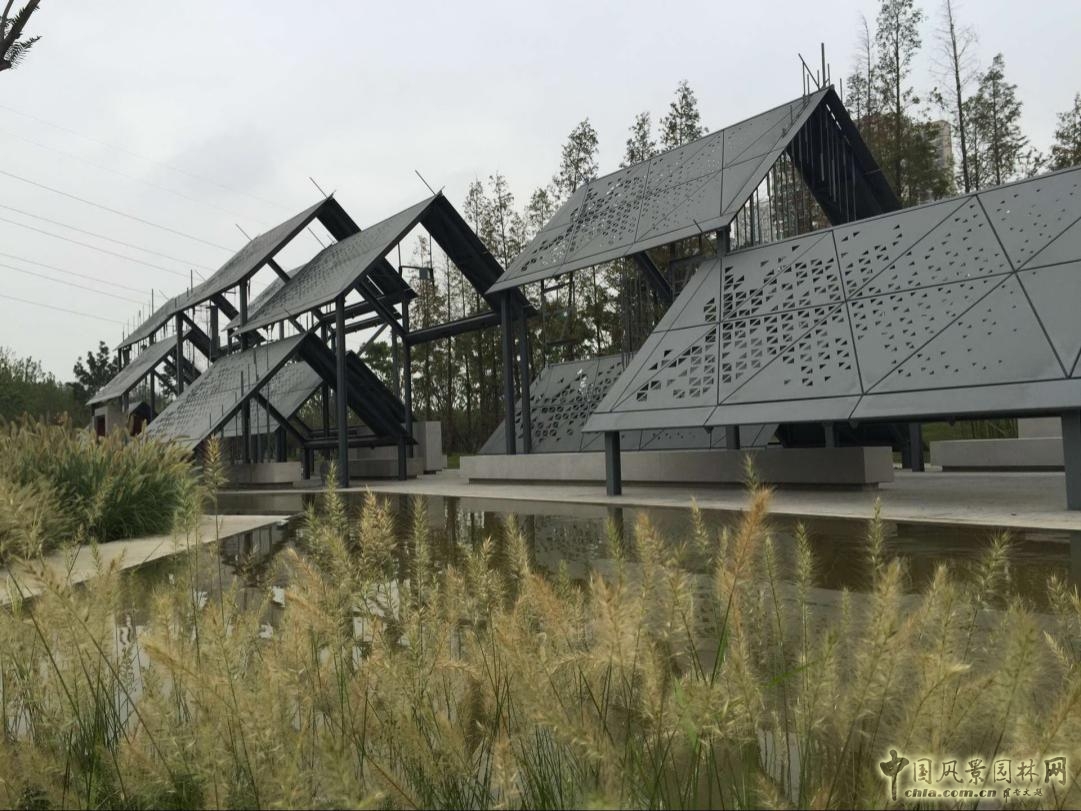

鄉園屋架實景照片
