桐柏縣"七七工作團誕生地"勘察維修

　　報告暨設計說明

　　一、概況

　　桐柏縣位于河南省南部的豫鄂交界處，桐柏山腹地北麓，東與信陽、確山搭界，南與湖北隨州、棗陽接壤，西部和北部與唐河、泌陽毗鄰。全縣東西狹長，南北腰窄，素有"宛東咽喉"之稱，是南陽地區唯一的蘇區縣，境內有革命紀念地百余處。

　　"七七工作團誕生地"位于桐柏縣城關鎮新華街53號，北緯32017′，東徑1130，原為一處明代建筑群，由于遭受人為和自然的破壞，殘損嚴重。受桐柏縣文化局的委托，南陽市古代建筑保護研究所規劃設計部組織專業技術人員對該座建筑群中的大成殿和東西廂房進行了實地勘測，并做出維修加固設計方案。

　　二、歷史沿革

　　此紀念地原為桐柏縣文廟，是清代以前供奉孔子和科舉時代做為試院之場所。始建于宋，重建于明成化年間，此后又在清乾隆四十二年及公元1992年經過兩度維修。據《桐柏縣志》記載：桐柏縣文廟全部建筑有照壁、牌坊、狀元橋、泮池、大成殿及東西廂房，由于在文革中遭受破壞，現僅存大成殿和東西廂房共三座建筑，以及文廟月臺前的千年古樹"漢峙虬柏"兩棵。"七七工作團"于1938年9月16日在該文廟誕生，此工作團是當時我黨在國民黨七十七軍軍官訓練團擔任教育長的朱大鵬同志指揮的革命武裝團體。"七七工作團"在桐柏近一年的時間里，曾先后組建了"青訓班"、"農訓班"等革命組織，隊伍發展到1250多人。按照中共河南省委指示，這支部隊分批開到四星山，交給李先念同志，成為豫鄂挺進隊的重要組成部分，許多我黨的老一輩無產階級革命者如：李先念、王震、陳少敏等同志都在此生活過。

　　1942年，桐柏解放后，在該紀念地成立了"桐柏縣民眾教育館"、1950年更名為"桐柏縣人民文化館"，后又相繼被"桐柏縣體委"、"縣文化局"、"圖書館"、"桐柏縣文物管理委員會"等單位占用。1994年，經桐柏縣委、縣政府領導班子研究，決定在此地成立"七七工作團誕生革命紀念地"，對廣大群眾，特別是青少年們提供一個比較直觀、生動又形象的實地教材，對他們進行愛國主義教育，使這一紀念地成為宣傳愛國主義教育的理想陣地。

　　三、建筑形式與結構

　　1、大成殿：位于"七七工作團誕生地"建筑群中部，據可查歷史文獻記載，1938年該建筑為七檁前出廊尖山式硬山建筑。1992年維修時改為現存在十一檁前出廊重式歇山建筑。整座建筑平面呈長方形，面闊三間，通面闊14.64米，明間寬4.5米，次間4.2米。進深三間，通進深9.96米，前廊深0.98米，建于0.81米高的臺基上，前有一方形閱臺，長15米，寬12.3米，高0.81米，月臺前階條石寬1.5米，厚0.15米，踏步現存2層，垂帶部分掩埋，月臺地面原鋪地部分俟失。據勘測，整座建筑2米以上墻體均為后加，墻厚0．87米，前墀頭為后人磚砌。前檐柱徑為0.3米，柱高3.55米，柱礎為八棱柱狀，高0.58米。金柱、前檐柱之間有穿插枋、月梁連接，穿插枋尺寸為0.25×0.22米，月梁尺寸為0.86×0.40米，屋面布瓦及脊獸為后人所加。

　　2、東西廂房：為兩座對稱建筑，分別位于在大成殿東西兩側，現為居民住室，有很大改造，整個建筑長18.米，寬6.4米，面闊5間，原有臺基已毀，室內原鋪地全部俟失， 現為水泥地面，前檐墻為后人改砌，白灰抹面，所開門窗均為后建。室內柱礎全部俟失，檐柱已毀，前廊被后人改砌，室內砌墻4堵，僅存柱頭及以上梁架。櫞子、飛子全部俟失，正脊吻獸俟失，屋面被改造為小仰瓦。

　　四、殘損現狀勘察

　　此次勘察主要采用了以下幾種手段：

　　1、手工測繪

　　主要用于探明各建筑結構特點，構造、原貌的各種數據，作為制訂維修方案的依據。

　　2、殘損勘查

　　對暴露出且確認已糟朽的木構件，明顯的坍塌、劈裂、斷裂都進行了探察，對不宜探察的部位，主要采用敲擊法和深入觀察，綜合分析的辦法進行了觀察。

　　對照有關資料，對建筑的現狀與原狀的差別進行了分析，對現存建筑的狀況進行對照、觀察、分析其病害及原貌。

　　以上幾種勘察方法的綜合應用，使本次勘察基本具備科學化、量化的特點，為以后維修工作打下了良好的基礎。

"七七工作團誕生地"維修加固設計

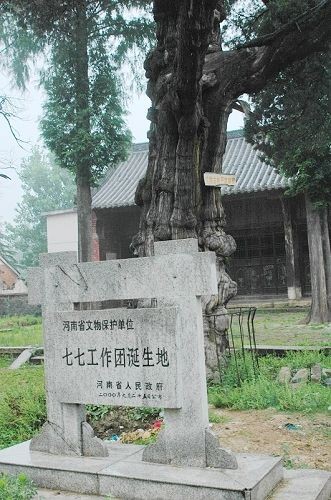

　　"七七工作團"位于桐柏縣城關鎮，現為省級文物保護單位。

　　大成殿、東西廂房是"七七工作團誕生地"建筑群中的三處單體硬山建筑。現為桐柏縣文物管理委員會。2001年8月受桐柏縣文化局委托，南陽市古代建筑保護研究所承擔此處建筑的勘察和維修設計工作，在勘察、研究的基礎上，制訂以下維修設計方案。

　　一、保護設計原則及目的

　　遵照《中華人民共和國文物保護法》中不改變文物原貌的修繕原則，按照我國有關古建筑修繕管理辦法的要求，參照國際文物建筑保護文件和范例，并根據這三處單體建筑的現存特點，對該文物建筑的維修設計應遵循如下原則來進行：

　　1、 保持文物建筑所處的歷史環境的延續性，注重歷史環境形象的恢復，建筑環境是建筑藝術構成的一個重要內容，應拆除違章建筑物，盡量保持該舊址內歷史環境氛圍。

　　2、 慎重對待"復原"問題。凡復原者，必須有足夠的依據，對缺少依據者，只要無礙于結構和使用功能，均不做復原。要出于保護目的而必須時，可參照該舊址同類構造，適度考慮重點構件的配置問題，但決不在藝術風格及時代特征方面做任何臆測。

　　3、 采用傳統材料和工藝。除在隱藏部位出于結構方面的需要外，新補配的構件均應注意采用與原材料相同和相近的材料和施工工藝進行維修，以確保更換構件的可辨性。

　　4、 盡可能多保留原有構件。凡是能加固使用的原構件應予以保留，確實無法使用，但具備較高歷史與藝術價值的構件，應拆除后予以妥善保存，其藝術造型和風格方面決不修補。

　　5、 新配構件應用具有可識別性和可逆性。當用原材料、工藝進行維修補配時，應注意使新配部分在材料的色澤、細部、紋路等方面與原件有一定程度的區別。如有可能，應在所配材料構件的隱藏部位做出時間及修繕情況標記。所有新配材料、構件均應具備可逆性，堅決杜絕魚目混珠式的"做舊"和不可逆性的加固。

　　6、 應堅持"不改變文物原狀"的修繕原則，當原結構不合理，確需借助新結構進行加固時，應注意在隱藏部位進行結構處理，當無法利用隱藏部位進行處理時，應加強附加新結構在材質、結構和時代特點等方面的可識別性，以免產生誤導作用。

　　二、保護措施

　　拆除東西廂房后人所加墻體、搬遷居民，拆除現有水泥地面，擴大大成殿周圍的空地，治理周邊環境。

　　三、單體建筑維修方法

　　1、大成殿

　　經勘測殘損的主要原因：人為改造、自然侵害、雨水侵蝕與糟朽，使房屋殘損嚴重。故依據勘測結果，采用局部復原維修的方法，拆除修繕中有損原狀的不合理增添部分。

　　⑴清理室外地面至原地基深度，挖補臺基基墻，補配月臺上俟失的鋪地，垂帶及踏步。

　　⑵清除室內現有地面后，用青磚重新鋪地。

　　⑶拆除后人改砌的墀頭及東西墻體，用青磚重新砌筑，后檐墻挖補校正，室內墻體用白灰抹面，室處保持絲縫墻體。

　　⑷拆除后加明間后金柱、前檐柱，用木條環氧樹脂嵌補劈裂部位，防止水分滲入，劈裂的后檐柱及后金柱用同樣方法修補。

　　⑸拆除后加二層屋頂及構架，復原為七檁前出廊式梁架，梁架基本完好。檐檁、金檁維修時，如發現新殘損點，再進行調整、更換。

　　⑹拆除后人所加格扇門，補配俟失的雀替。

　　⑺屋面重新修繕，拆除后人所加脊獸，修復正脊、垂獸、正吻，依時代特點重新設計，更換糟朽折斷的飛櫞及大小連檐。

　　a)東廂房

　　經勘測，人為改造現象嚴重，故采用揭窒瓦頂維修方法。

　　⑴補配俟失的階條石，清理臺基，清除室內現有水泥地面，重新青磚鋪地。

　　⑵拆除后加室內墻體，補配俟失的柱礎，劈裂金柱，用環氧樹脂加木條補縫。

　　⑶拆除后加門窗，補配前檐柱礎，補砌墀頭，更換現存瓦件，由灰仰瓦改為筒、板瓦，補配飛椽及大小連檐，補配脊獸。

　　b)西廂房

　　經勘測，現為居民居室，改造現象很嚴重，采用去除不合理增添、揭頂維修方法。

　　⑴清除門前堆放物，治理周圍環境，清理臺基部分，補配階條石。

　　⑵拆除后人所加隔斷墻體，清理現有水泥地面，重新青磚鋪地，補配前檐柱及俟失的柱礎。

　　⑶補砌墀頭，拆除后人所加門窗，更換現存瓦件，由灰仰瓦改為筒、板瓦，補配脊獸、飛櫞及大小連檐。

　　四、其它說明

　　古建設計第一手資料是測繪圖紙，但由于現存建筑有部分遮擋和人為改造過，可能造成一些誤差和圖紙有個別不精確。殘損勘察中有部分構件嵌入磚墻內和遮擋，因此無法十分準確。這就要求在古建筑保護施工中詳細記錄構件的殘損情況和校對圖紙數據，盡可能做到十分精確，避免保護性破壞。

　　南陽市古代建筑保護研究所規劃設計部

　　二00年九月
